什么是调压器

调压器（一般英文成为：voltage regulator），也被习惯性称为减压器．其在石油化工领域发挥着很大的作用。我们知道液化石油气安全燃烧的一个重要部件，连通在钢瓶和炉具之间．调压器不仅能把瓶内的高压石油气变为低压石油气（从980千Pa降至100千Pa左右），还能把低压气，稳定在适合炉具安全燃烧的压强范围内．即做到经它输出的石油气，在炉具火孔处的气压，随地随时地比外界大气压值大2940Pa左右，因此实际上调压器是一种自动稳压装置。不过除了在石化行业外，其在别的地方，如电器行业，调压器的作用一样十分的重要。

首先介绍下调压器的规格型号的含义，举个例子：上海人民电器开关厂的产品TDGC2接触调压器中的一款TDGC2-3K。里面每个字母所代表的意思，其实只要去产品页面看看，就一目了然：T代表调压器，D代表单相，除此之外，一般的相数还有S，代表三相，G代表干式自冷，C代表接触式（环型），而3K则代表额定容量。这样就可以很明白且直接的了解一款调压器了，不过除了以上的这些参数外，常用字母还有：J：代表经济型，P代表着派生产品。一些常用的技术参数主要有：相数，额定频率，额定输入电压，额定输出电压，额定输入电流等。基本上这些参数一旦确定，都会指定一款调压器。

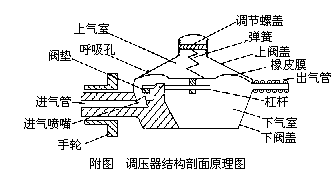

下图是调压器的结构图，它主要由手轮、进气管、上阀盖、下阀盖、橡皮膜、进气喷嘴、阀垫、一个小杠杆、出气管等零部件组成．

调压器中间是一块圆形的橡皮膜，它把调压器分为上下两个气室。上气室内有一弹簧，上端连着调节螺盖，下端连着橡皮膜。在上阀盖边沿处有一个直径为0.8毫m的小孔，使上气室与外界相通，此孔形象地称为呼吸孔。下气室中有一个精黄铜制成的杠杆，总长为5cm左右，转动性能非常灵敏。杠杆右端与橡皮膜中心连接在一起，左端粘着阀垫，紧扣在进气喷嘴上，对喷出的高压石油气产生阻尼作用。此杠杆左右两端离支点距离为左短右长，是不等臂杠杆。其表现特点为：对杠杆右端作用力的微小变化，势必使杠杆左端的作用力产生一个较大的变化。在原理上讲，实现了对力的放大；在效果上讲，增加了对高压气的阻尼作用。

明白了其结构组成，就可以能直接的明白其工作原理，其工作原理跟滑动电阻差不多，并不是像变压器一样靠匝数不同的线圈，因此在带负荷的条件下调压容易造成火花。同时主要过程如下，当我们打开钢瓶上的角阀（即通气开关）时，高压石油气通过进气管冲开阀垫进入下气室。随着下气室气体的增多，下气室压强就会升高，逼使橡皮膜向上凸起。上气室体积逐步变小，当上气室压强大于大气压时，室内空气从呼吸孔缓慢排出。完成了调压器一次呼气过程。在这一过程中，杠杆右端上移，左端则下压，使进气喷嘴逐步关闭，停止供气、使下气室压强不再上升。

这样我们就对什么是调压器有了一些最基本但也是最重要的理解，这对于我们使用和选购调压器都具有帮助。既然说到了调压器的使用，我也最后补充几点心得：使用前必须查明电网电压与输入电压端钮一致，输入端输出切忌接反。 调压器应接上保护性地线。当然还有最重要的一点：调压器使用完毕，应将手露转到零位后，切断电源。
