SRM18断路器的附件

适用范围

SRM18断路器的附件

SRM18-F辅助触头、SRM18-FB辅助报警触头、SRM18-FL分励脱扣器、SRM18-QY欠压脱扣器是SRM18系列高分断小型断路器的附件。他们极大的扩展了断路器的应用功能,为智能建筑物的智能化控制提供了方便。

型号及其含义

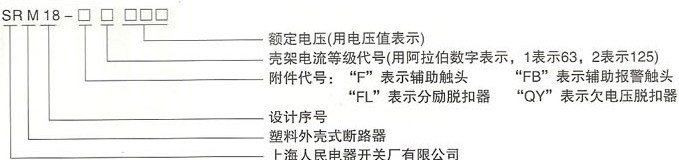

SRM18断路器的附件的型号及含义

主要技术参数

1.SRM18-FL的技术参数

SRM18-FL分励脱扣器的额定控制电源电压(Us)为交流50Hz、24V至60V,110V至400V,直流24V至60V,110V至220V,当外施电源电压为70%Us至110%Us范围内,分励脱扣器能可靠动作,使断路器断开。

2.SRM18-QY的技术参数

SRM18-QY欠电压脱扣器的额定电压(Ue)分别为230V、400V。当外施电压在70%Ue至35%Ue范围内,脱扣器能动作,使断路器断开,当外施电压低于35%Ue时,脱扣器能防止断路器闭合,当外施电压在85%Ue至110%Ue范围内,脱扣器能保证断路器闭合。

安装和使用

1.该系列附件只能与SRM18系列断路器组合才能使用,单独无法使用。断路器与附件共有如下组合:

1.1 SRM18-63系列断路器与附件的组合                                1.2 SRM18-125系列断路器与附件的组合

a)断路器+辅助触头;                                                                        a)断路器+分励脱扣器

b)断路器+辅助报警触头;                                                                b)断路器+辅助触头

c)断路器+分励脱扣器;                                                                     c)断路器+分励脱扣器+辅助触头

d)断路器+分励脱扣器+辅助触头;

e)断路器+分励脱扣器+辅助报警触头;

f)断路器+欠电压脱扣器;

g)断路器+分励脱扣器+欠电压脱扣器;

2.SRM18-63系列小型断路器的四种附件均安装与断路器的左侧,辅助触头、报警触头、欠电压脱扣器与断路器之间用螺钉固定;分励脱扣器与断路器之间用双面胶固定,同时参与导轨安装;SRM18-125系列小型断路器的分励脱扣器安装于断路器的左侧,辅助触头安装于断路器的右侧。

3.SRM18-F、SRM18-FB、SRM18-FL、SRM18-QY的传动轴与断路器的机械联结,应动作灵活,正确。

4.SRM18-QY安装后,断路器应无法闭合,当按下试验按钮,断路器方能闭合。闭合后,松开试验按钮,断路器应立即断开,以此证明安装正确。运行时,欠电压脱扣器应通以额定电压。

5.分励脱扣器的工作电源不低于100VA。

外形尺寸

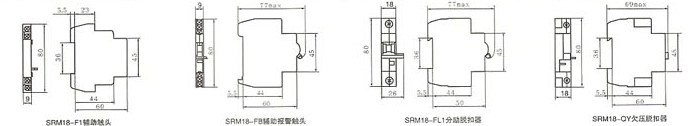

SRM18断路器的附件的外型尺寸

如果你希望了解SRM18断路器的附件的更多内容,如产品价格等信息,请联系我们。
