SRM8系列塑壳断路器

适用范围

SRM8系列塑料外壳式断路器

SRM8系列塑壳断路器适用于交流50Hz,额定电压至690V,额定电流至800A的电力系统中,用来分配电能和保护线路及电源设备免受过载、短路、欠电压等故障的危害,也可用来控制电动机不频繁的操作。电子式脱扣器和智能式脱扣器保护特性整定精确、方便。智能式脱扣器具有串行通讯接口,可满足通讯组网的“四遥”要求。

符合标准

断路器符合GB14048.2-2001《低压开关设备和控制设备 低压断路器》和IEC60947-2-1995《低压开关设备和控制设备 第2部分:低压断路器》等标准。



型号及其含义

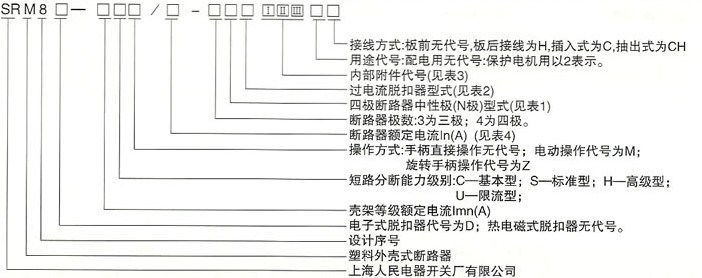

SRM8系列塑料外壳式断路器的型号及含义

常用的产品型号:

SRM8-63系列塑壳断路器:SRM8-63S

SRM8-100系列塑壳断路器:SRM8-100C SRM8-100S SRM8-100H SRM8-100U

SRM8-250系列塑壳断路器:SRM8-250C SRM8-250S SRM8-250H SRM8-250U

SRM8-400系列塑壳断路器:SRM8-400C SRM8-400S SRM8-400H SRM8-400U

四级断路器中性极型式见表1

SRM8系列塑料外壳式断路器的中性级型

过电流脱扣器型式见表2

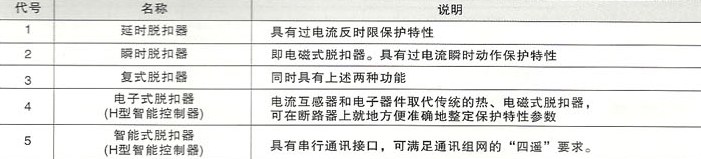

SRM8系列塑料外壳式断路器的过电流脱扣器形式

内部附件代号见表3

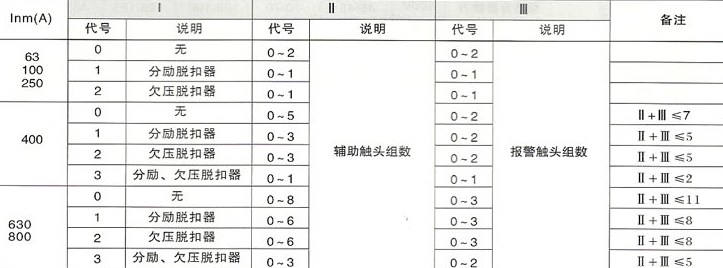

SRM8系列塑料外壳式断路器的内部附件代号

主要技术参数

1.主要技术指示

壳架等级额定电流(A)

63

100

250

产品型号

SRM8-63S

SRM8-100C

SRM8-100S

SRM8-100H

SRM8-100U

SRM8-250C SRM8D-250C

SRM8-250S SRM8D-250S

SRM8-250H SRM8D-250H

SRM8-250U SRM8D-250U

壳架等级额定电流(A)



400

630

产品型号



SRM8-400C SRM8D-400C

SRM8-400S SRM8D-400S

SRM8-400H SRM8D-400H

SRM8-400U SRM8D-400U

SRM8-630C SRM8D-630C

SRM8-630S SRM8D-630S

SRM8-630H SRM8D-630H

SRM8-630U SRM8D-630U

SRM8系列塑料外壳式断路器800的主要技术参数

2.配电用断路器过流保护特性见表5

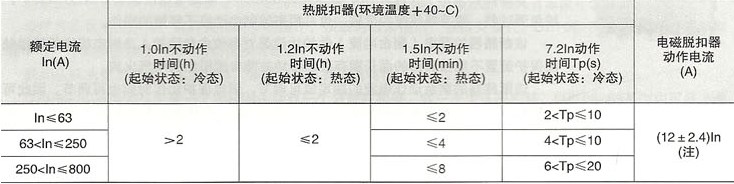

SRM8系列塑料外壳式断路器的过电流保护特征

注:SRM8-630、800的电磁脱扣器动作电流(5~14)In可调。

3.电动机用断路器过电流保护特性见表6

SRM8系列塑料外壳式断路器-电动机用过电流保护特性

注:SRM8-630、800的电磁脱扣器动作电流为(5~14)In可调。

分励脱扣器参数                                                                                                           5.欠压脱扣器参数

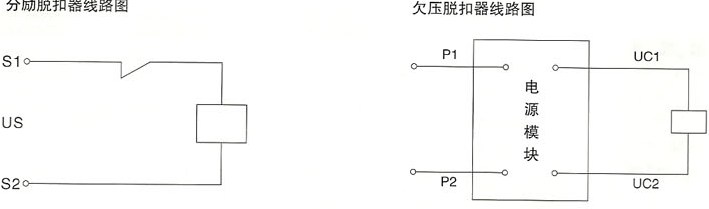

SRM8系列塑料外壳式断路器的分励脱扣器接线图

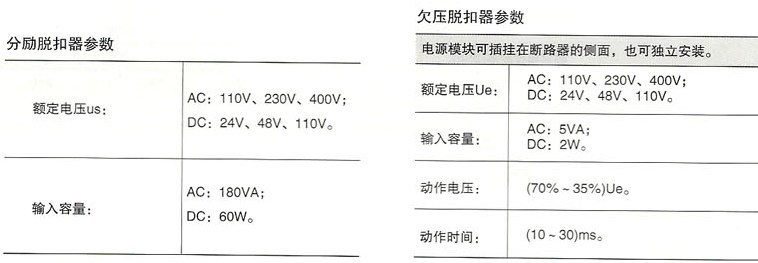

SRM8系列塑料外壳式断路器的分励脱扣器参数

注:有关SRM8系列塑壳断路器更详细介绍,请见本公司新产品样本。同时关于产品的价格,更换等信息,请联系我们。
